一、概述

  ASD-2架空線接地故障定位儀，適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。

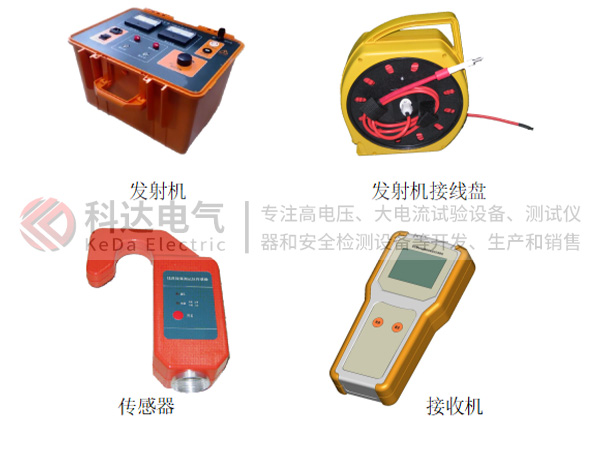

本儀器是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機及附件組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失?？上冗M(jìn)行粗略分段，再精確定點，從而快速確定故障位置。

二、功能特點

1. 適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。

2. 在線路停運后進行定位，特別適用于有電纜分支的故障線路。

3. 施加高壓信號使故障重現，電流信號穩定，易于檢測。

4. 超低頻信號避免系統分布電容影響，能對高阻值故障進行定位。

5. 發射機安全特性：高壓啟動閉鎖功能、輸出允許直接短路。

6. 傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。

7. 傳感器和接收機無線通訊傳輸，安全可靠。

8. 發射機可使用市電、發電機供電，傳感器和接收機干電池供電。

9. 發射機體積小，重量輕；傳感器為體積重量最小化設計，方便沿線掛接；接收機為手持式設計。

10. 接收機采用大屏幕液晶顯示器，顯示傳感器狀態、電流波形和電流值。

三、技術指標

1. 定位精度：0.2米。

2. 發射機輸出特性：

(1) 輸出頻率1Hz

(2) 開路電壓： 基波有效值0~2800V，

（脈動直流，峰值8kV，相當于10kV線路的相電壓峰值）；

(3) 短路電流： 基波有效值0~35mA（脈動直流，峰值100mA）

3. 傳感器與接收機的無線通訊距離：不小于30m。

4. 發射機電源：AC 220V市電，可接發電機（輸出功率≥1500W）。

5. 發射機功率：最高功率900W。

6. 傳感器電源：3節7號堿性干電池。

7. 接收機電源：5節5號堿性干電池。

8. 體積：發射機455×335×310mm；傳感器180×100×35mm；接收機205 ×100×35mm

9. 質量：發射機15kg；傳感器0.45kg；接收機0.45 kg

    10.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
